Inginerie · EN 795 · EN 353-1

Sisteme
Linia Vieții

Verticale, Orizontale, Temporare: proiectare, montaj,
instruire și verificare anuală

Ce facem concret
și de ce contează

Mentenanță pe acoperiș, inspecție cisterne, urcare pe turn. Fiecare situație cere un alt tip de ancorare. WHTC calculează sarcina pe structura existentă, alege ancora potrivită și montează sistemul cu echipă proprie. Predăm cartea tehnică, instruim echipa și revenim anual pentru verificare.

Proiectare, montaj, instruire și verificare anuală. Totul dintr-o singură sursă.

EN 795

Standard certificare

< 1 m

Cădere liberă maximă

6 kN

Forță max. pe corp

INOX 316

Material standard

EN 353-1 · Protecție Individuală

Sisteme Linia Vieții Verticale

Scări fixe · Turnuri · Șahturi

Operatorul se leagă o singură dată, la baza scării. Naveta glisează automat pe cablu în sus și în jos. Nu trebuie să facă nicio manevră pe parcurs. Asta contează adevărat, fiindcă oboseala și manevrele repetitive sunt cauza principală a erorilor la înălțime.

Dacă alunecă, naveta blochează cablul instantaneu. Amortizorul integrat absoarbe șocul și limitează forța pe corp sub 6 kN (conform EN 355). Folosim Inox AISI 316 peste tot, tocmai pentru că în România umiditatea și sarea din aer distrug oțelul galvanizat în 3-5 ani.

Standard: EN 353-1:2014

Material: Inox AISI 316

Blocare automată la cadere

Naveta glisantă: fără manevre

Extensie superioară disponibilă

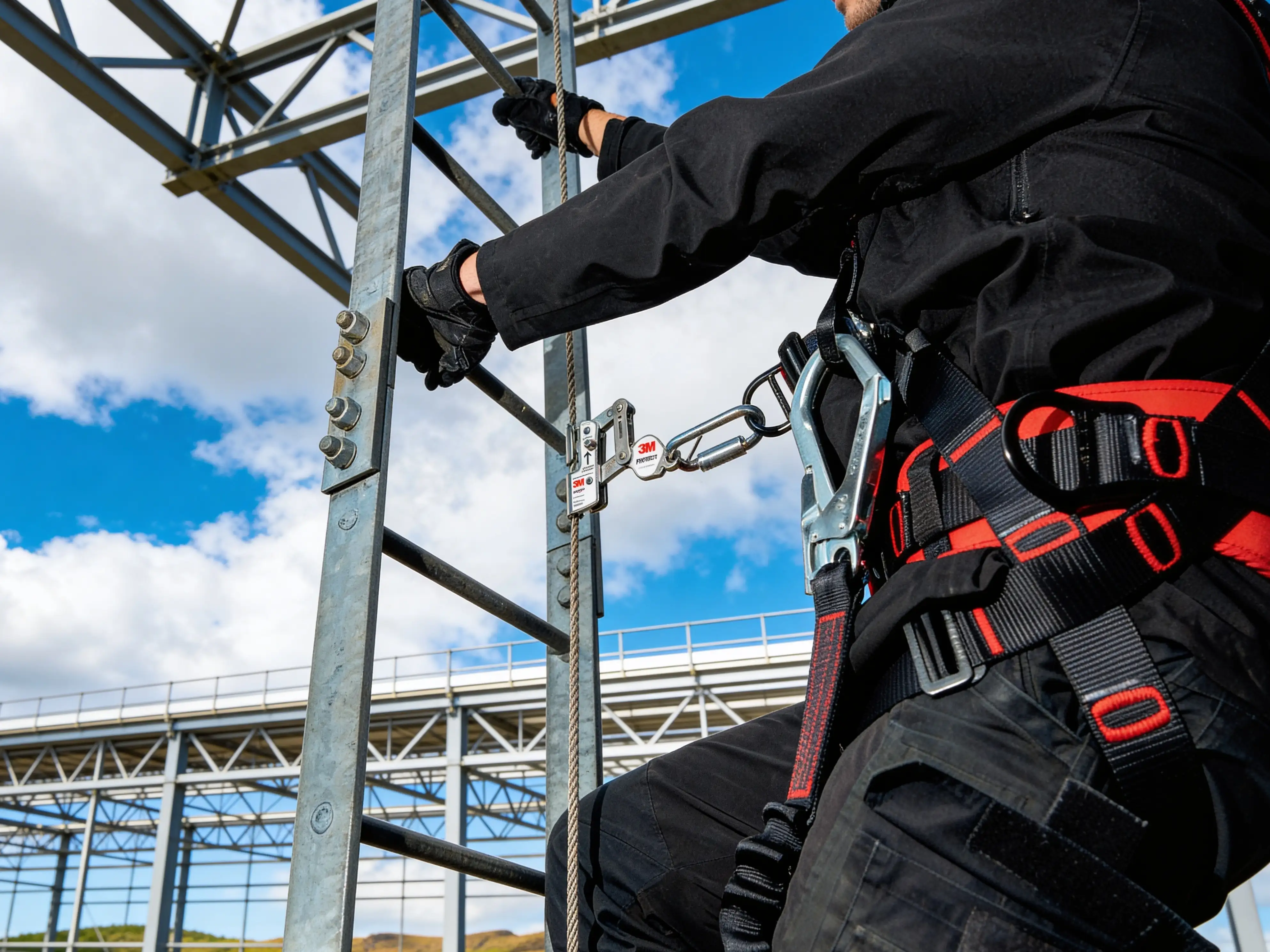

CABLOC

EN 353-1 · Cablu Inox

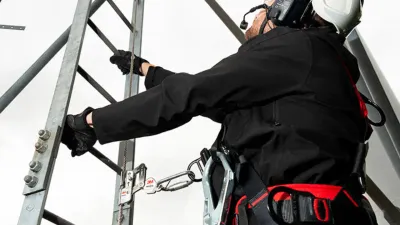

3M™ Cabloc™: Navetă pentru sistemul vertical

Sistemul pe care îl montăm cel mai des. Te conectezi o dată la bază și urci fără griji.

La vârf avem ancora cu absorbitor de șoc integrat. Pe parcurs, punctele intermediare ghidează cablul și împiedică alunecarea laterală. Tensioner-ul de la bază are martor vizual: dacă tensiunea scade, vezi imediat. Naveta glisează liber în sus, dar la orice mișcare bruscă în jos blochează instant.

AC 340: Punct ancorare superior / inferior universal
AC 325: Absorbitor de șoc integrat în consolă
AC 330: Tensioner cu martor de tensionare conform
AC 320: Puncte ancorare intermediare cablu
AC 3000S: Cablu inox cu etichetă obligatorie
Cărucior glisant 6180200

Custom

Acces Vertical · Custom

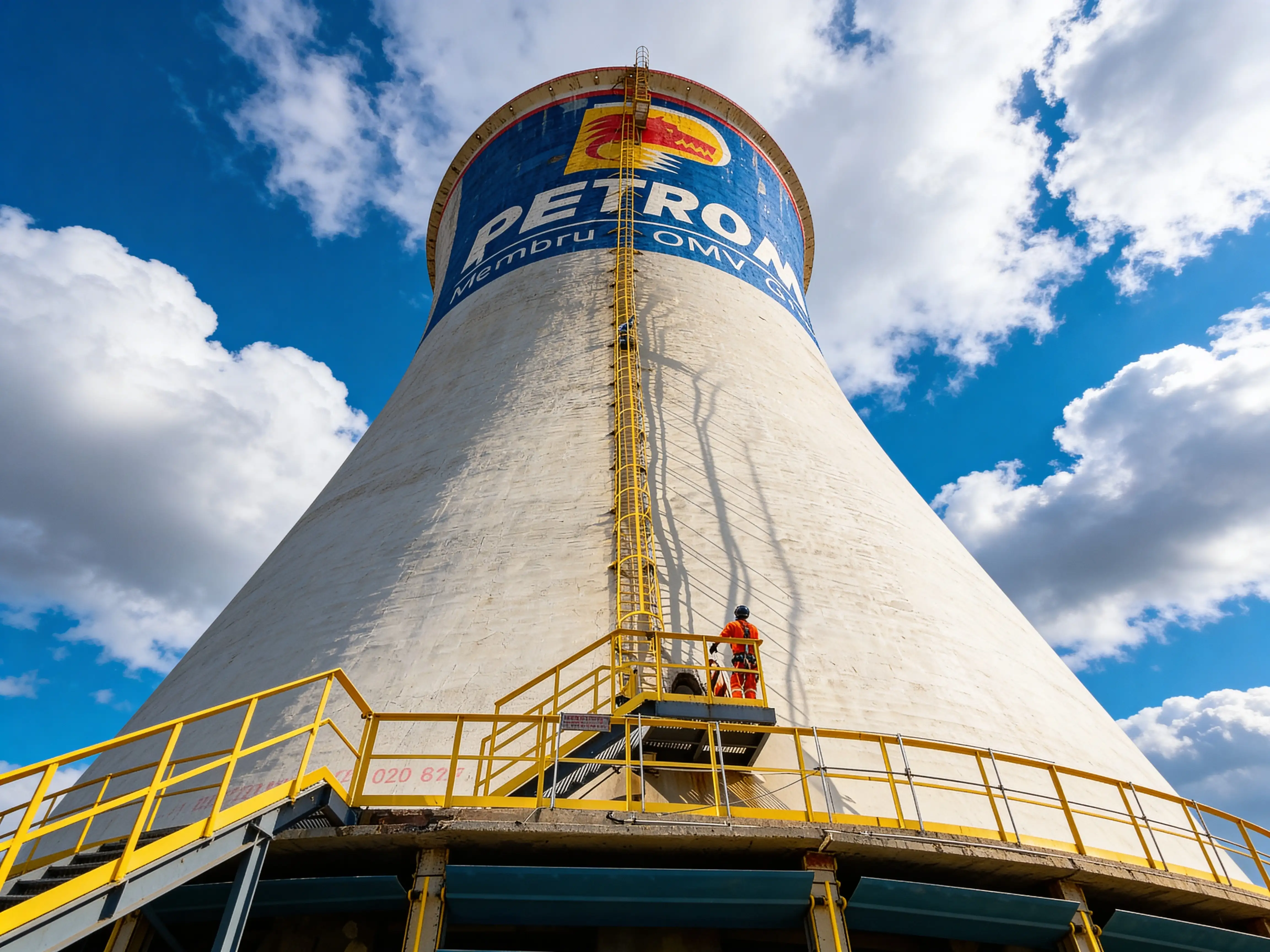

Scară Fixă cu
Crinolină și Linia Vieții

Configurăm scara, montăm crinolina și instalăm linia vieții. Totul dintr-o singură sursă.

Scările tip pisică se fixează direct pe perete sau pe utilaj. Crinolina (colivia metalică) protejează lateral, dar nu oprește o cădere pe verticală. De aceea adăugăm opțional linia vieții pe șina scării. La înălțimi mari punem platforme de odihnă la fiecare 6 m, conform normativului.

Fabricat la Comandă

Platforme Intermediare

+ Sistem LV Vertical

Orice Înălțime

KS9000

EN 353-2 · Șină Aluminiu

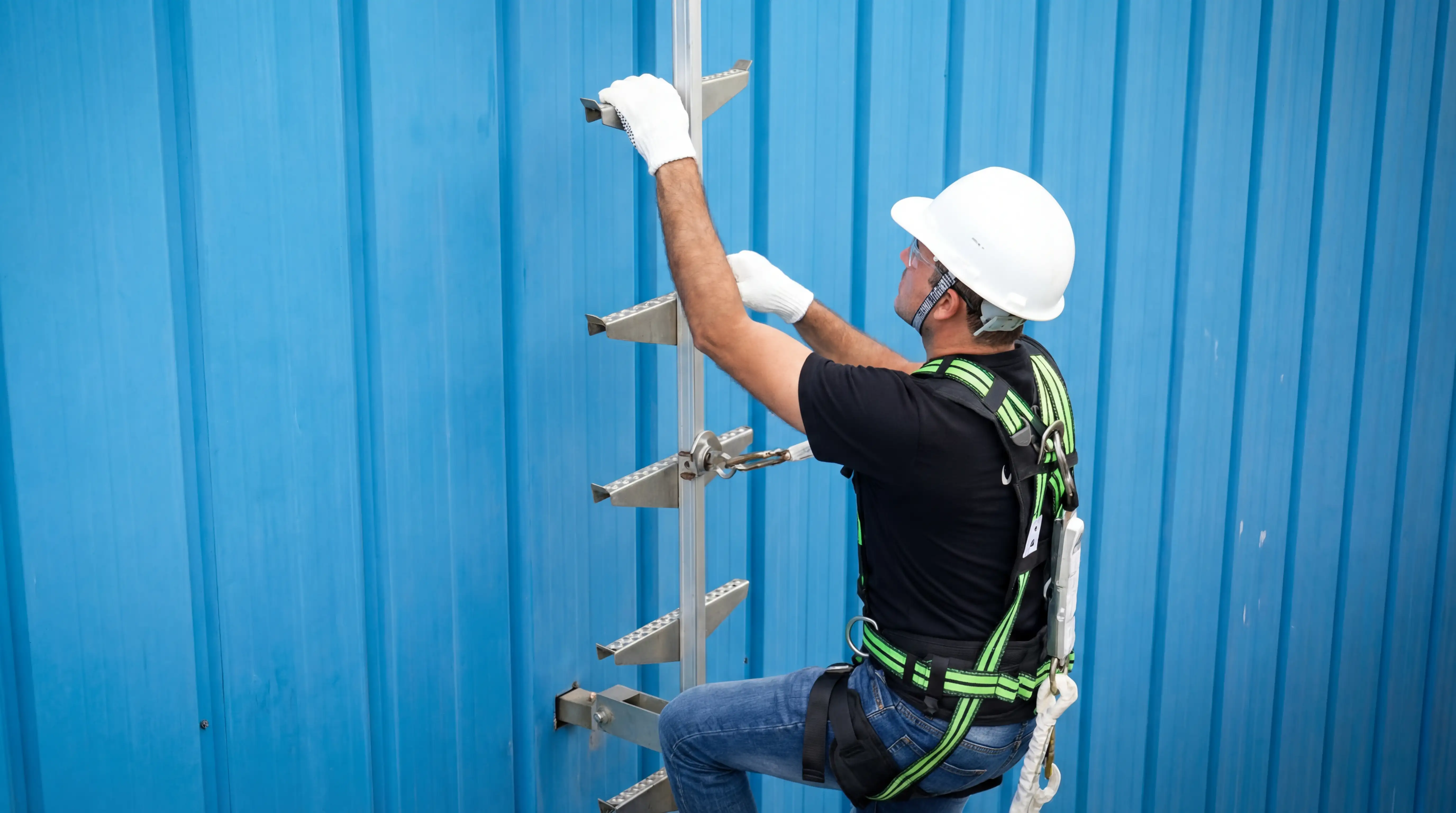

KS9000: Șină
din Aluminiu cu Trepte

Când nu ai scară, montezi direct sistemul KS9000 pe structură. Trepte + șină + cărucior, gata.

Șina din aluminiu anodizat e fixată pe structură. Treptele galvanizate se montează direct pe ea. Căruciorul se blochează automat la cădere prin arc. Extensia curbată de la vârf ține operatorul conectat inclusiv la trecerea peste margine. Sistemul anti-inversare face imposibilă montarea greșită a căruciorului.

Șină Aluminiu Anodizat

Cărucior Inox 316

Blocare cu Arc

Anti-inversare

EN 795 Clasa C & D · Multi-Utilizator

Sisteme Linia Vieții Orizontale

Acoperișuri · Rampe Auto · Rampe CF

Când lucrezi pe acoperiș la mai puțin de 2 m de margine, ai nevoie de linia vieții orizontală. Te legi, mergi de-a lungul cablului, și nu te deconectezi niciodată. Naveta trece singură de punctele intermediare.

Două lucruri contează aici. Primul: efectul de pendul. Dacă cazi departe de axul cablului, te balansezi lateral și poți lovi un obstacol. Al doilea: sarcina pe structură. La cădere, ancora transmite forța în acoperiș. Dacă structura nu e calculată corect, se poate rupe fix acolo unde e fixat postul.

Standard: EN 795C:2012 / EN 795D

Material: Inox AISI 316

Până la 4 utilizatori simultan

Naveta glisantă continuă

Factor de cădere 0–2

EN 795 C

EN 795 Clasa C · Acoperiș

Cablu Orizontal
pe Acoperiș

Funcționează pe membrană bituminoasă, tablă cutată sau panou sandwich. Adaptăm postul la fiecare tip.

Cablul e din Inox Ø 8 mm, montat pe posturi proiectate specific pentru structura acoperișului tău. De ce contează asta? Fiindcă un post montat greșit pe panou sandwich străpunge membrana, creează infiltrații și, la cădere, poate smulge fixarea. Noi calculăm sarcina reală pe fiecare post, conform EN 795:2012 Tip C.

Inox 316 integral: nu ruginește în climat românesc
Testat și certificat EN 795:2012 Tip C
Post adaptat la tipul de acoperiș (membrană / metalic)
Cablu Inox Ø 8 mm cu navetă continuă
Max. 4 utilizatori, max. 2 pe interval
Amortizor integrat: reduce sarcina pe structură la cădere

FF = 0

EN 795 Clasa C · Factor Cădere 0

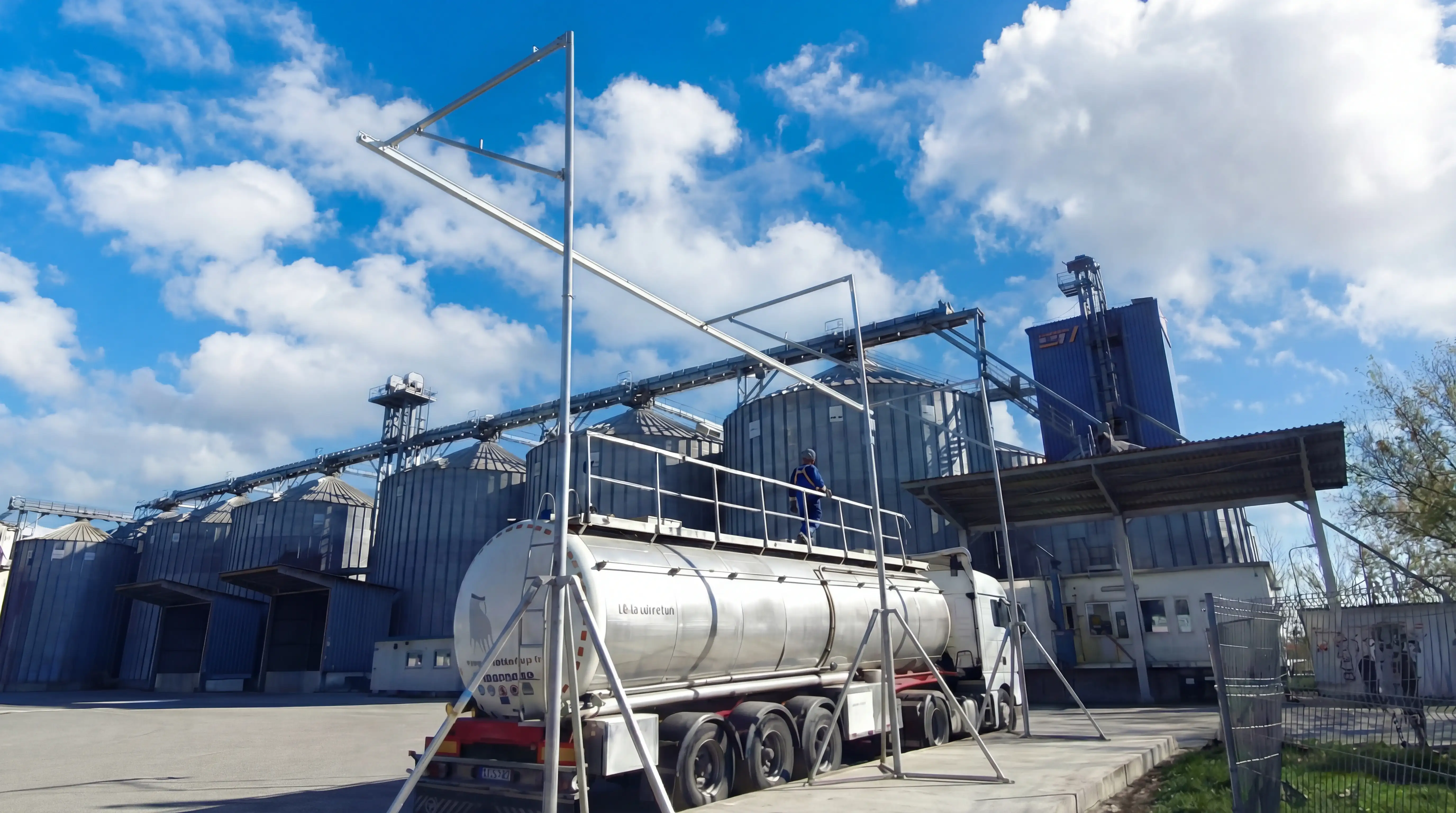

Sistem Orizontal
Rampe Auto și CF

Structuri metalice proiectate de la zero, ancorate în fundație de beton, fabricate în România.

La rampe de încărcare, lucrătorul urcă pe cisternă sau vagon. Dacă alunecă, cade 3-4 m pe beton. Sistemul nostru e montat deasupra zonei de lucru (factor de cădere 0), deci căderea liberă e aproape zero. Proiectăm structura metalică complet, de la fundație până la ultimul post de ancorare.

Factor Cădere 0

Fabricat în România

Rampe Auto & CF

Până la 4 utilizatori

Clasa D

EN 795 Clasa D · CEN/TS 16415

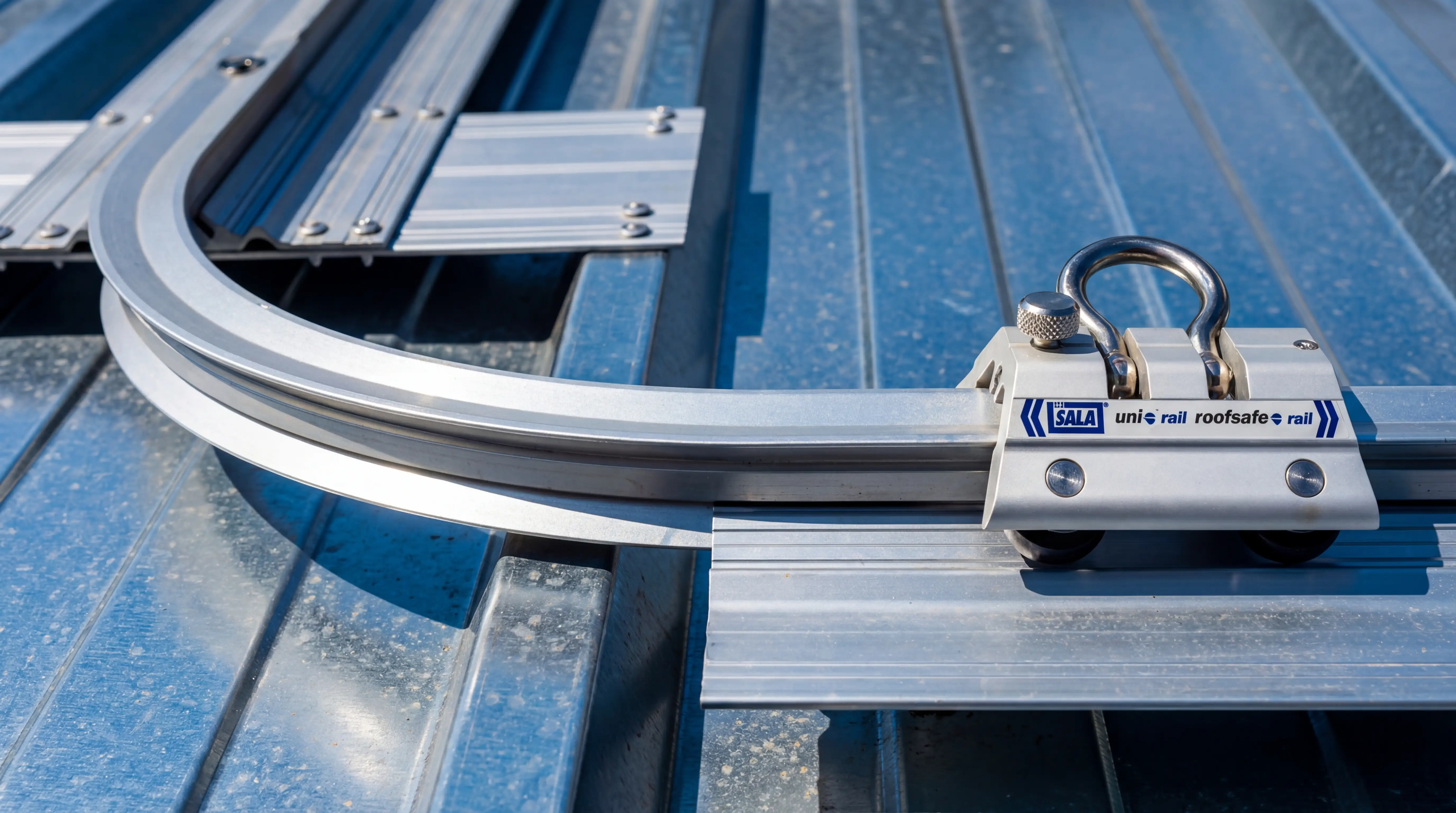

Șină Aluminiu
pe Tavan, Perete sau Sol

Căruciorul trece prin curbe și joncțiuni fără deconectare. 5 utilizatori simultan.

Când traseul nu e drept, cablul nu mai funcționează eficient. Șina din aluminiu anodizat rezolvă asta: monteaz-o pe tavan, pe perete sau chiar la sol, cu curbe la orice unghi. Căruciorul trece fluid prin fiecare joncțiune. Rezistă la medii corozive, necesită mentenanță minimă și suportă 300 kg pe utilizator.

5 persoane ancorate simultan, permanent
Aluminiu anodizat: rezistă în medii corozive
Se montează pe tavan, perete sau pardoseală
Funcționează și pe trasee curbe sau cilindrice
Suportă 300 kg pe utilizator
Certificat EN 795:2012 Clasa D, CEN/TS 16415

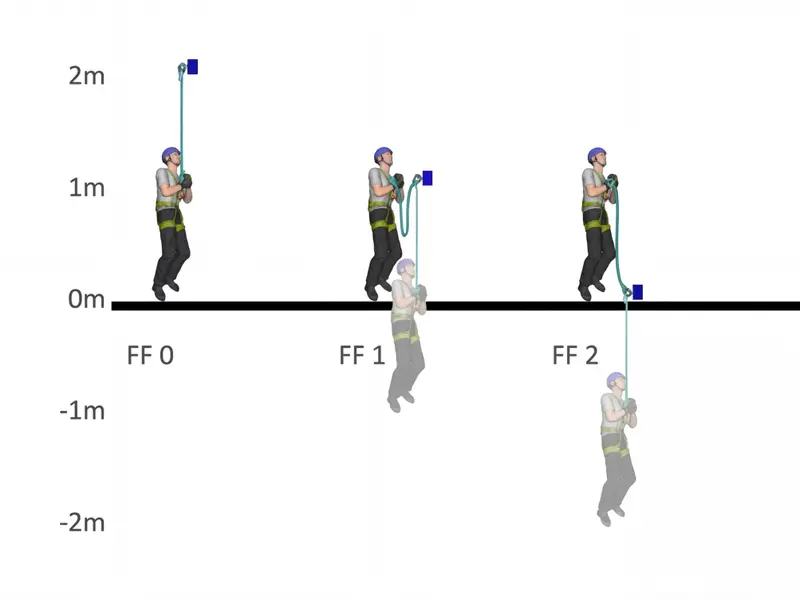

Factorul de cădere: de ce contează unde fixezi ancora

FF 0

Deasupra capului

Ancora e deasupra capului. Căderea liberă e aproape zero. Cel mai sigur scenariu.

FF 1

Nivelul pieptului

Ancora e la nivelul pieptului sau umerilor. Cazi distanța până la ea + lungimea lonjei. Forță moderată.

FF 2

Sub picioare

Ancora e sub picioare. Cazi dublu față de lungimea lonjei. Obligatoriu amortizor puternic și distanță liberă mare sub tine.

EN 16415:2013 · Portabil & Rapid

Sisteme Linia Vieții Temporare

Șantiere · Zone fără sistem permanent

Uneori nu ai nevoie de un sistem permanent. Poate intervii pe acel acoperiș o dată pe an. Sau ești pe șantier și structura nu e gata pentru montaj fix. În aceste cazuri, sistemul temporar e răspunsul corect.

Ai două variante: cablu de oțel pe tambur retractabil (până la 18 m) sau chingă textilă (până la 25 m). Se instalează în câteva secunde între două puncte de ancorare existente. Le strângi în husă și le muți pe alt șantier.

Standard: EN 16415:2013 Tip C

Montaj în câteva secunde

Cablu oțel sau chingă textilă

Lungime max. 25 m

Până la 4 utilizatori simultan

EZ-Line

EN 16415 · EZ-Line

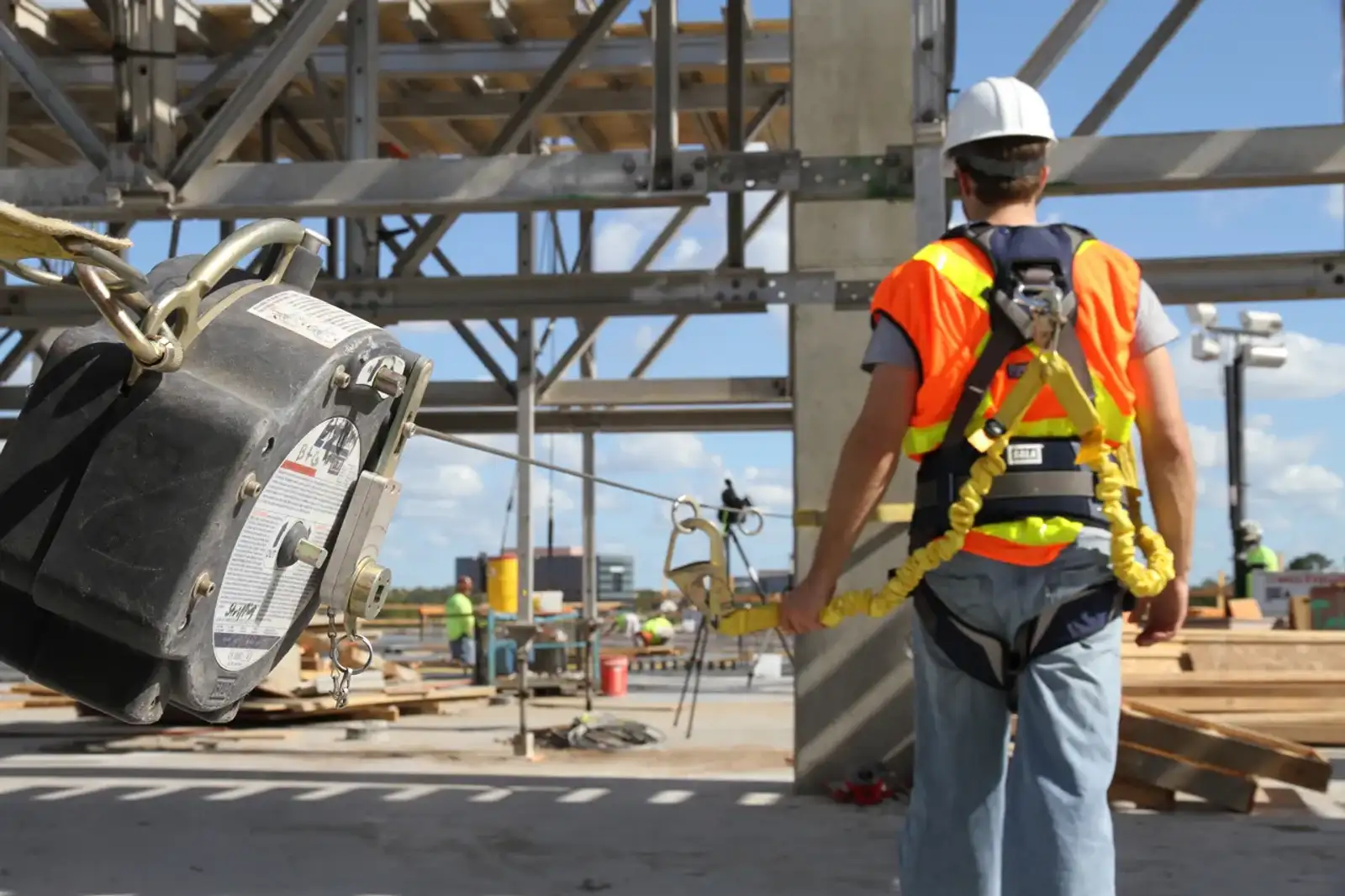

3M™ EZ-Line™:
Cablu Retractabil
de 2 la 18 m

Scoți din husă, fixezi capetele, tensionezi. Gata. Timp de instalare: sub un minut.

Cablul e rulat pe un tambur în carcasă. Tragi de mâner, reglezi lungimea (2 la 18 m) și tensionezi. Nu rămân bucle libere pe cablu. Când termini, rulezi totul înapoi și pui în husă. Ai indicatori vizuali de tensiune și de impact, ca să știi dacă sistemul a fost solicitat.

Lungime reglabilă 2 la 18 m, tambur retractabil
Indicatori vizuali de tensiune și impact
Versiune ATEX disponibilă pentru zone Ex
Se fixează la orice ancoră de min. 22 kN
2 utilizatori simultan cu mobilitate orizontală
Husă de transport inclusă, compact și portabil

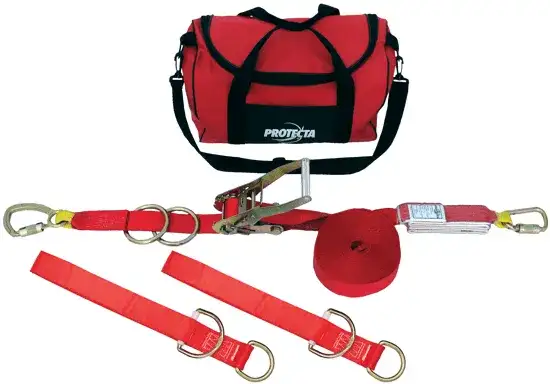

Rope Line

EN 16415 · Chingă Textilă

3M™ PROTECTA® Rope Line

Când distanța e mare și bugetul e limitat, chinga textilă e alegerea rațională.

Acoperă până la 25 m între două puncte de ancorare. Se conectează simultan mai mulți operatori. Geanta de transport protejează chinga de murdărie, umiditate și razele UV care o degradează în timp. Amortizorul integrat limitează forța la cădere, iar indicatorul vizual de impact îți arată dacă a fost folosit.

Lungime 2–25 m

Până la 4 utilizatori

Geantă transport

Amortizor integrat

⚙

EN 795: Ghid Practic

Cum alegi sistemul corect?

Ghid WHTC pentru clienți

Tipuri de Puncte de Ancorare EN 795

Tip A Ancoră care necesită fixarea de o altă ancoră structurală

Tip B Ancoră independentă care nu necesită o structură existentă

Tip C Linie de ancorare flexibilă orizontală (cablu)

Tip D Linie de ancorare rigidă orizontală (șină aluminiu)

Tip E Ancoră tip deadweight (sac de nisip calibrat)

La ce ne uităm noi

Rezistența structurii gazdă

12 kN static, minim. Dacă structura nu duce, ancora nu ține. Verificăm asta înainte de orice altceva.

Distanța liberă sub tine

Cazi, lonja se tensionează, amortizorul se întinde. Trebuie suficient spațiu sub tine ca să nu lovești nimic. Calculăm asta exact.

Efectul de pendul

Dacă lucrezi departe lateral de axul cablului, la cădere te balansezi ca un pendul. Poți lovi un perete sau o margine. Minimizăm riscul prin amplasarea corectă a posturilor.

Permanent sau temporar?

Dacă urci pe acel acoperiș lunar, pune sistem permanent. Dacă intervii de 2 ori pe an, temporarul e mai logic și mai ieftin.

Cum lucrăm împreună

Fiecare sistem trece prin aceleași 6 etape

Evaluare Risc

Venim la tine, ne uităm la structură, identificăm riscurile și stabilim ce tip de sistem ai nevoie. Vizita e gratuită.

Calcul Structural

Calculăm dacă acoperișul sau structura ta duce sarcina de la o cădere. Dacă nu, propunem consolidare sau alt tip de ancoră.

Proiect Tehnic

Calcule detaliate, specificații de materiale, planuri de montaj. Totul documentat, tot ce ai nevoie pentru un audit ISU.

Montaj Certificat

Echipa noastră montează, testează sarcina pe fiecare post și emite certificatul de conformitate. Totul inclus în preț.

Instruire Utilizatori

Îi învățăm pe oamenii tăi cum se echipează, cum trec de joncțiuni și ce fac dacă un coleg rămâne suspendat.

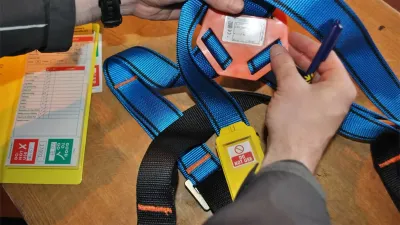

Verificare Anuală

Revenim anual, verificăm fiecare componentă și re-certificăm sistemul. Fără verificare valabilă, sistemul nu poate fi folosit legal.
